블루투스 HM-11 / Bluetooth HM-11 Module / Bluetooth 4.0 / BLE
판매가격 : 23,000
적립금 :0
상품상태 :신상품
원산지 :중국
제조사 :수입
구매수량 :
총 금액 :

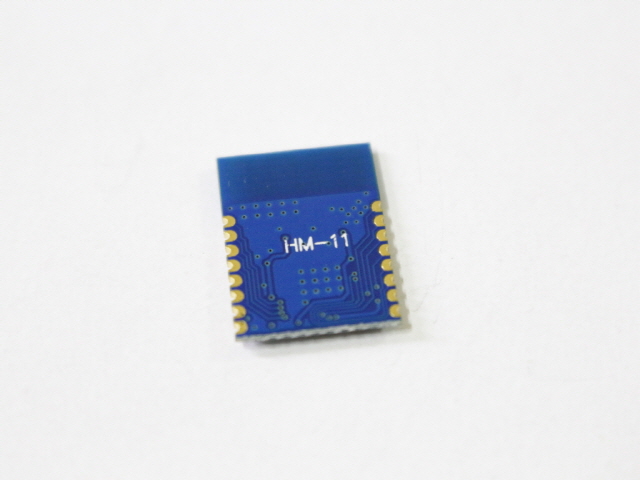

블루투스 HM-11 Module


Bluetooth 4.0 / BLE module




블루투스 4.0 가능한 기기에서 사용 가능합니다.

아이폰 6, 안드로이드 스마트폰 일부기기, 최신 노트북 등에서 페어링 및 통신 가능합니다.




아두이노와 소프트웨어 시리얼 사용 방법.

블루투스 모듈의 GND VCC 3.3V ( 5V ) 연결해줍니다.

블루투스 모듈의 RX / TX 와 아두이노 보드의 D3, D2 핀에 연결 해 줍니다.


와이어링:

HC-06 모듈의 RX 포트는 -> 타겟 보드의 TX 포트 연결

HC-06 모듈의 TX 포트는 -> 타겟 보드의 RX 포트 연결


HC-06  <--> Uno

     RX  <--> D3  (TX)

     TX  <--> D2  (RX)      // SoftwareSerial bt(2, 3);  // RX 2, TX 3


스케치 IDE 에서 아래의 예제 코드를 업로드 후 시리얼 모니터 창을 엽니다.

제대로 연결된 상태라면 스마트폰에서의 입력 그대로 시리얼 모니터 창에 나옵니다.

그리고 반대로 시리얼 모니터 창에서의 입력을 하면 스마트폰의 블루텀 화면에 문자가

표시됩니다.




// 소프트웨어 시리얼을 사용 하도록 합니다.

#include

/*

블루투스를 사용하기 위한 준비를 합니다.

2번은 TXD, 3번은 RXD 입니다.

데이터를 주고 받을 핀 번호 입니다.

*/

SoftwareSerial bt(2, 3);


void setup()

{

  Serial.begin(9600); // 시리얼 통신 초기화

  bt.begin(9600); // 블루투스를 사용하기 위해 초기화

  Serial.println("ready"); //빈 화면은 나오면 심심하니...

}

void loop()

{

  if(bt.available()) //블루투스를 통해 데이터가 날아오면

  {

    Serial.write("phone : ");

    Serial.write(bt.read()); //시리얼 모니터로 받은 내용 출력

    Serial.println();

  }

  if(Serial.available()) //시리얼 모니터에서 데이터를 보내면

  {

    bt.write("PC : ");

    bt.write(Serial.read()); //스마트폰으로 받은 데이터 출력

    bt.println();

  }

}
